Disjoncteur divisionnaire 20A courbe C 3kA peignable 1 pôle + neutre - Resi9 XP SCHNEIDER ELECTRIC
Réf : 1214656
Choisissez un magasin pour voir le prix et l'état du stock
Besoin d'aide ?
Prix de vente indiqué pour une livraison à domicile ou en point relais.
Pour un retrait, choisissez un magasin pour voir le prix et l'état du stock.
Le disjoncteur est un appareillage modulaire qui assure la protection électrique d'un circuit. Il coupe le courant en cas de court-circuit ou de surcharge électrique sur l'installation.

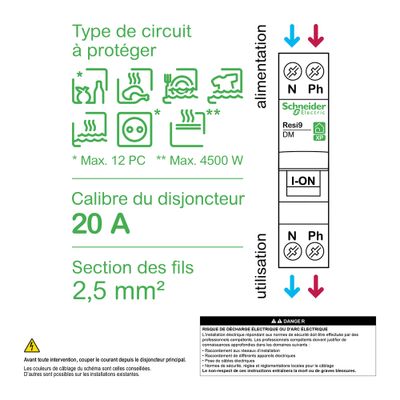

Ce disjoncteur divisionnaire 20A permet d'alimenter jusqu'à 12 prises de courant, un chauffage électrique en adaptant un câble en 2,5 mm².
Relié à un interrupteur différentiel de type A, il permet également de protéger les prises de courant spécialisées du type : lave-linge, lave-vaisselle, four, congélateur, sèche-linge : un circuit spécialisé est à prévoir pour chaque gros appareil électroménager supplémentaire.
Un coupe-circuit de 20A est alors nécessaire pour chaque prise de courant.
Ce disjoncteur divisionnaire 20A permet d'alimenter jusqu'à 12 prises de courant, un chauffage électrique en adaptant un câble en 2,5 mm².
Relié à un interrupteur différentiel de type A, il permet également de protéger les prises de courant spécialisées du type : lave-linge, lave-vaisselle, four, congélateur, sèche-linge : un circuit spécialisé est à prévoir pour chaque gros appareil électroménager supplémentaire.
Un coupe-circuit de 20A est alors nécessaire pour chaque prise de courant.
Les + produit
Cette protection modulaire est conforme à la norme NF EN 60898.
Plus de fusible à changer, il suffit de réarmer.
Le disjoncteur calibre 20A a un pouvoir de coupure de 3 à 4,5 kA
Plus de fusible à changer, il suffit de réarmer.
Le disjoncteur calibre 20A a un pouvoir de coupure de 3 à 4,5 kA
Composition
Polyamide, cuivre
Caractéristiques principales
- Autre norme - EN/CEI 60898-1
- Nombre de modules - 1
- Puissance maximale supportée - 4600 W
- Tension maximale - 230 V
- Intensité - 20 A
- Pouvoir de coupure - 3000 A
- Type de connexion disjoncteur - Vis/vis
- Type de courbe - C
Conditions d'utilisation
Le disjoncteur doit être fixé sur rail DIN dans un tableau électrique.
Compatible avec les tableaux nus SCHEINEDER, ce coupe-circuit doit être alimenté par dessus par peigne horizontal ou par câble cuivre jusqu'à 10 mm² pour du souple ou 16 mm² pour du rigide
Le départ vers les appareillages à protéger se fait par dessous par bornes à vis en 2,5 mm²
Compatible avec les tableaux nus SCHEINEDER, ce coupe-circuit doit être alimenté par dessus par peigne horizontal ou par câble cuivre jusqu'à 10 mm² pour du souple ou 16 mm² pour du rigide
Le départ vers les appareillages à protéger se fait par dessous par bornes à vis en 2,5 mm²
Durée de garantie
18 mois.
Restrictions d'usage
Les disjoncteurs à borne à vis doivent être impérativement resserrés chaque année afin d'éviter un dysfonctionnement (type arc électrique).
Prenez soin de couper d'abord le courant au niveau de l'alimentation principale avant toute intervention.
Prenez soin de couper d'abord le courant au niveau de l'alimentation principale avant toute intervention.
Descriptif complémentaire
Magnétothermique, ce coupe-circuit permet de détecter soit une surcharge de courant dans le circuit, soit un court-circuit.
Réf. FRS : SC5R9PFC620R
Réf. FRS : SC5R9PFC620R
