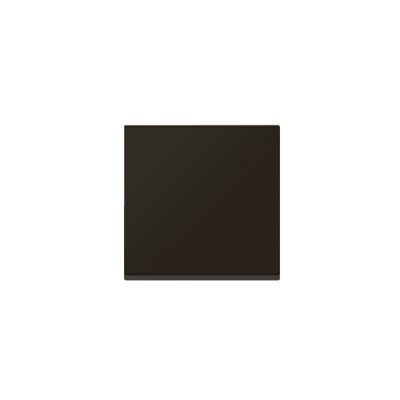

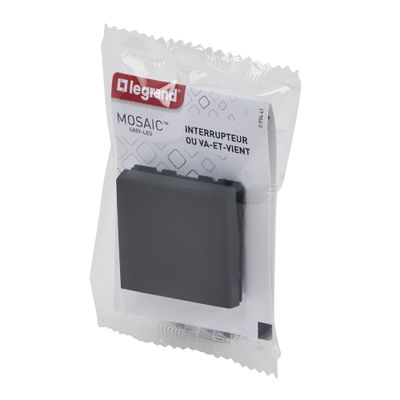

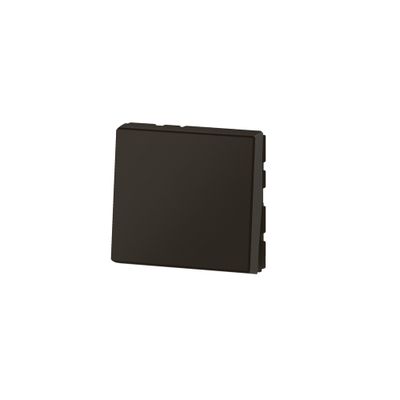

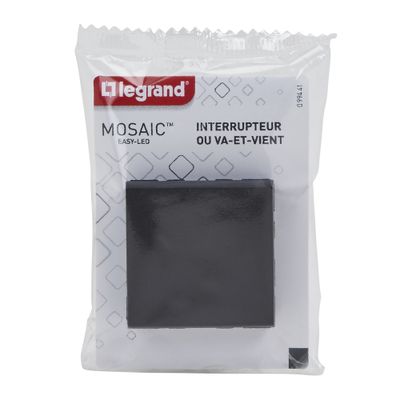

Interrupteur ou va-et-vient Easy LED 2 modules 10 A finition noire mat Mosaic LEGRAND
Réf : 1373755
HT TTC
10.95 €
dont 0.02 € d’éco-part.
- 1 unité en 3 à 5 jours ouvrés
Besoin d'aide ?
L'interrupteur ou va-et-vient Easy LED 2 modules 10 A finition noire mat Mosaic permet d'allumer et d'éteindre l'éclairage d'une pièce.
Ce produit s'utilise en interrupteur simple ou en va-et-vient.
Il devient un va-et-vient s'il est associé à un second interrupteur pour commander un même éclairage.
Il est alimenté en 230 V.
Très pratique grâce à sa fonction Easy LED, il permet de faire une fonction standard ou à voyant.
En effet :
- équipé du voyant brochable 1260486 (non fourni), il devient lumineux
- équipé du voyant brochable 1260489 (non fourni), il devient témoin
Ce produit s'utilise en interrupteur simple ou en va-et-vient.
Il devient un va-et-vient s'il est associé à un second interrupteur pour commander un même éclairage.
Il est alimenté en 230 V.
Très pratique grâce à sa fonction Easy LED, il permet de faire une fonction standard ou à voyant.
En effet :
- équipé du voyant brochable 1260486 (non fourni), il devient lumineux
- équipé du voyant brochable 1260489 (non fourni), il devient témoin
Les + produit
Les avantages de l'interrupteur ou va-et-vient Easy LED 2 modules 10 A finition noire mat Mosaic LEGRAND sont :
- Equipé de bornes automatiques
- Design moderne et discret
- Fonction Easy LED (brochable avec voyant témoin ou lumineux)
Composition
Plastique
Caractéristiques principales
- Bornes automatiques - Oui
- Coloris - Noir mat
- Type de pose appareillage - Encastrée
Conditions d'utilisation
L'interrupteur ou va-et-vient s'insère dans le mur à l'aide d'une boîte d'encastrement.
Les fils électriques passent alors à l'intérieur du mur.
Pour la pose, deux possibilités :
- Pour une construction neuve, vous devrez utiliser une boîte d'encastrement (Support Batibox non fourni)
- Pour de la rénovation, vous pourrez utiliser des griffes de fixations (non fournies)
Branchement d'un circuit va-et-vient :
Vous devez visualiser le schéma électrique. Sachez que seul le fil de phase est concerné par le circuit va-et-vient : le neutre et le fil de terre, eux, raccordent l'éclairage au tableau électrique. Le premier interrupteur va-et-vient est branché à la phase, le second à l'éclairage.
En outre, deux autres fils doivent relier les deux interrupteurs : ils sont de couleur orange et sont appelés « fils navettes ».
Afin de simplifier son installation, cet interrupteur est équipé de bornes automatiques avec une capacité de 1,5 mm², il suffit de clipser le fil dans la borne à l'aide du bouton et le serrage se fait automatiquement.
Il est important de respecter les normes en vigueur pour choisir l'emplacement des interrupteurs : au minimum à 90 cm du sol et au maximum à 1,30 m. Leur accessibilité doit convenir autant à un enfant qu'à un adulte.
Les fils électriques passent alors à l'intérieur du mur.
Pour la pose, deux possibilités :
- Pour une construction neuve, vous devrez utiliser une boîte d'encastrement (Support Batibox non fourni)
- Pour de la rénovation, vous pourrez utiliser des griffes de fixations (non fournies)
Branchement d'un circuit va-et-vient :
Vous devez visualiser le schéma électrique. Sachez que seul le fil de phase est concerné par le circuit va-et-vient : le neutre et le fil de terre, eux, raccordent l'éclairage au tableau électrique. Le premier interrupteur va-et-vient est branché à la phase, le second à l'éclairage.
En outre, deux autres fils doivent relier les deux interrupteurs : ils sont de couleur orange et sont appelés « fils navettes ».
Afin de simplifier son installation, cet interrupteur est équipé de bornes automatiques avec une capacité de 1,5 mm², il suffit de clipser le fil dans la borne à l'aide du bouton et le serrage se fait automatiquement.
Il est important de respecter les normes en vigueur pour choisir l'emplacement des interrupteurs : au minimum à 90 cm du sol et au maximum à 1,30 m. Leur accessibilité doit convenir autant à un enfant qu'à un adulte.
Durée de garantie
2 ans.
Restrictions d'usage
Ne pas intervenir sur l'interrupteur sans avoir coupé préalablement le courant au niveau de l'alimentation principale.
Selon la norme NFC15-100, il est obligatoire d'utiliser des boîtes d'encastrement pour les appareillages à encastrer.
Selon la norme NFC15-100, il est obligatoire d'utiliser des boîtes d'encastrement pour les appareillages à encastrer.
Éléments non fournis
Support et plaque Mosaic 2 modules et voyant témoin ou lumineux.
