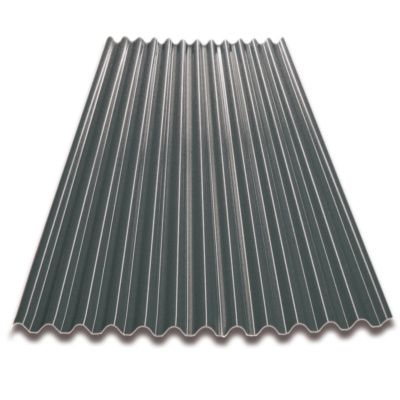

Plaque thermoplastique rigide petites ondes ardoise Ecolina 1200 x 1104 mm RENOLIT
Réf : 1388220

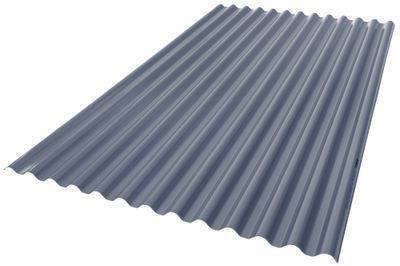

La plaque rigide ondulée thermoplastique Ecolina 1200 x 1104 mm ardoise est idéale pour la couverture des petites toitures comme les vérandas ou les toitures agricoles et d'élevages.
Lien vidéo : https://youtu.be/LPkSsiaTRLY
Lien vidéo : https://youtu.be/LPkSsiaTRLY
Les + produit
- Écologique : plaque réalisée avec un matériau thermoplastique stratifié, en partie provenant du recyclage et recyclable à 100%.
- Flexibilité : la géométrie et l'élasticité du matériel permettent de hauts grades de courbures des plaques.
- Flexibilité : la géométrie et l'élasticité du matériel permettent de hauts grades de courbures des plaques.
Composition
ECOTRES (matériau thermoplastique stratifié).
Caractéristiques principales
- Dimensions - 1200X1104X40 mm
- Forme - Petite ondulation
- Entraxe charpente - Entre 60 et 90 cm
- Nombre d'ondes - 12
- Poids par m² - 3.600 Kg/m²
- Recouvrement sur la longueur - 15 cm
Conditions d'utilisation
Les plaques doivent être montées sur des poutrelles avec un écartement au maximum de 90 cm.
Il est obligatoire de visser sur la bosse et non sur le creux.
L'entraxe varie selon la pente du toit, plus la pente est faible plus petit sera l'entraxe.
Il est nécessaire de prévoir une onde de recouvrement latérale, excepté pour les pentes inférieure à 15% où il faudra alors 2 ondes.
Il est obligatoire de visser sur la bosse et non sur le creux.
L'entraxe varie selon la pente du toit, plus la pente est faible plus petit sera l'entraxe.
Il est nécessaire de prévoir une onde de recouvrement latérale, excepté pour les pentes inférieure à 15% où il faudra alors 2 ondes.
Durée de garantie
10 ans.
Restrictions d'usage
Il est recommandé de prévoir une aération sous toiture de 50 cm pour éviter que la toiture ne se déforme sous l'effet de la chaleur.
Éléments non fournis
Fixations Ecolfix : 1033181.
Descriptif complémentaire
- Posez la première plaque avec le côté marqué par le poinçon tourné vers l'extérieur de la couverture.
- Après l'avoir aligné, fixez-la sur la première vague en correspondance avec la structure de soutien. Attention : Le perçage sur la plaque doit être de 10 mm, pour les vis de 6,5 mm afin de permettre la dilatation thermique normale.
- Effectuez la seconde fixation en correspondance avec la poutrelle au-dessus. Pour maintenir l'alignement des fixations, utilisez un fil de référence fixé à l'extrémité de la poutrelle.
- Procédez de la même façon avec les autres plaques successives, jusqu'à la dernière. Si nécessaire, la dernière plaque devra être adaptée à la largeur, en la coupant avec un disque abrasif.
- Complétez les fixations selon le schéma présent sur la fiche technique pdf (au moins quatre fixations sur chaque plaque par poutrelle).
- Après l'avoir aligné, fixez-la sur la première vague en correspondance avec la structure de soutien. Attention : Le perçage sur la plaque doit être de 10 mm, pour les vis de 6,5 mm afin de permettre la dilatation thermique normale.
- Effectuez la seconde fixation en correspondance avec la poutrelle au-dessus. Pour maintenir l'alignement des fixations, utilisez un fil de référence fixé à l'extrémité de la poutrelle.
- Procédez de la même façon avec les autres plaques successives, jusqu'à la dernière. Si nécessaire, la dernière plaque devra être adaptée à la largeur, en la coupant avec un disque abrasif.
- Complétez les fixations selon le schéma présent sur la fiche technique pdf (au moins quatre fixations sur chaque plaque par poutrelle).
