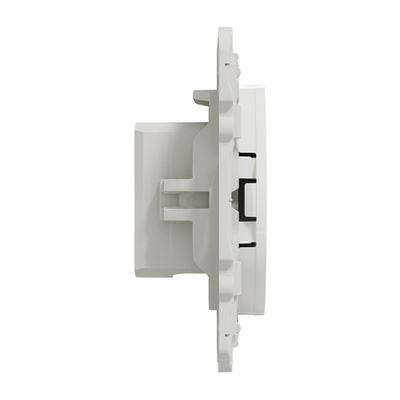

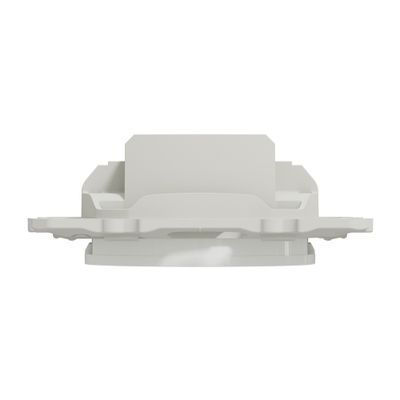

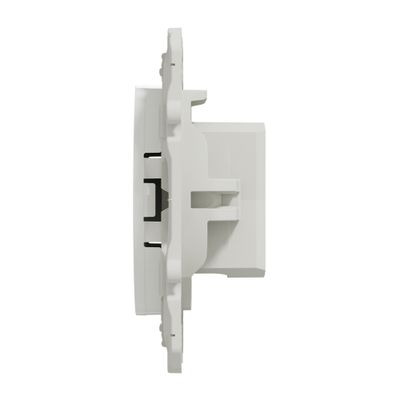

Prise antenne TV murale blanc - Odace SCHNEIDER ELECTRIC
Réf : 1549177
HT TTC
12.95 €
dont 0.02 € d’éco-part.
- 19 unités sous 3 à 5 jours ouvrés
Besoin d'aide ?
La prise TV blanc Odace SCHNEIDER ELECTRIC permet la connexion de votre télévision ou récepteur TNT à l'antenne terrestre ou parabole. Vous devez équiper cette prise avec un câble coaxial en 17 ou 19 VATC. Une fiche femelle de 9,52 cm sera nécessaire à la connexion entre la prise et le câble.
La prise et le câble coaxial est utile pour connecter une antenne TV et un récepteur de TV dans un réseau câblé en ville, mais aussi entre un émetteur et une antenne d'émission comme pour une carte Wifi, pour des équipements de traitement du son comme un ampli, un lecteur CD / DVD, un micro, etc.
Un large choix de plaques de finition est proposé en option pour s'accorder avec la décoration intérieure. Raccordement par câble coaxial de 7 mm maxi.
Odace est une gamme d'appareillage mural pour le résidentiel. Sobre et intemporelle, elle offre un grand choix de finitions et de fonctions : des plus courantes (interrupteur, va-et-vient, prise de courant, prise RJ45...) aux plus avancées (connectivité, prise USB, liseuse avec USB intégré, prise CPL, etc.).
Tous les mécanismes sont disponibles en 3 couleurs (blanc, alu et anthracite).
Les plaques de finition se déclinent en deux familles : Odace Styl : couleurs toniques, effet mat ou vernis Odace Touch : design tendance, matériaux nobles (bois, métal, minéraux)
La prise et le câble coaxial est utile pour connecter une antenne TV et un récepteur de TV dans un réseau câblé en ville, mais aussi entre un émetteur et une antenne d'émission comme pour une carte Wifi, pour des équipements de traitement du son comme un ampli, un lecteur CD / DVD, un micro, etc.
Un large choix de plaques de finition est proposé en option pour s'accorder avec la décoration intérieure. Raccordement par câble coaxial de 7 mm maxi.
Odace est une gamme d'appareillage mural pour le résidentiel. Sobre et intemporelle, elle offre un grand choix de finitions et de fonctions : des plus courantes (interrupteur, va-et-vient, prise de courant, prise RJ45...) aux plus avancées (connectivité, prise USB, liseuse avec USB intégré, prise CPL, etc.).
Tous les mécanismes sont disponibles en 3 couleurs (blanc, alu et anthracite).
Les plaques de finition se déclinent en deux familles : Odace Styl : couleurs toniques, effet mat ou vernis Odace Touch : design tendance, matériaux nobles (bois, métal, minéraux)
Les + produit
Cette prise TV Odace permet de brancher directement un câble coaxial de 17 ou 19 VATC d'une antenne hertzienne.
Composition
Plastique anti-UV : plaque centrale
PBT (polybutylene terephthalate) GF30 : plaque de finition
Alliage de zinc : enveloppe
PBT (polybutylene terephthalate) GF30 : plaque de finition
Alliage de zinc : enveloppe
Caractéristiques principales
- Coloris - Blanc (RAL 9003)
- Type de pose appareillage - Encastrée
Conditions d'utilisation
La prise TV Odace est à monter directement sur le mur à l'aide d'une boîte d'encastrement.
Utiliser un câble coaxial de diamètre 5,5 mm à 7 mm.
Pour la pose, 2 possibilités :
- Pour une construction neuve, vous devrez utiliser une boite d'encastrement
- Pour de la rénovation, vous pourrez utiliser des griffes de fixations (non fournies)

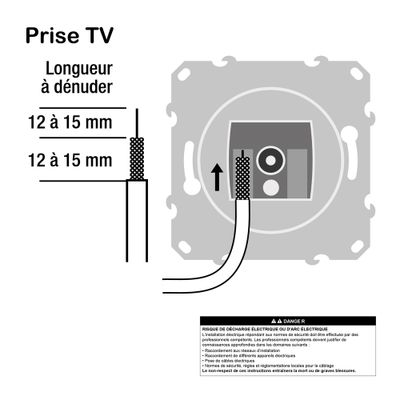

Équipé d'une borne à vis, il suffit de visser votre câble VATC à l'aide d'un tournevis isolé.
Pour les prises TV le centre des alvéoles (ou trous) doit se trouver au minimum à 5 cm au-dessus du sol fini (plancher, carrelage, moquette, etc.). La hauteur maximale autorisée est de 1,30 m.
Pour le branchement, on distingue 2 types de câble d'antenne 19VATCA et 17VATC :
Le nombre qui précède les lettres indique la perte de signant en décibels sur 100 mètres ou sur une fréquence classique de 800mHz.
- 17VATC signifie 17dB de perte pour 100 m
- 19VATCA signifie 19dB de perte pour 100 m
Le 19VATCA est donc préconisé pour des distances courtes tandis que le 17VATC sera conseillé pour des longueurs plus grandes.
Face avant conçue en matériaux sans halogène, elle est résistante aux UV, à l'acétone, l'alcool, l'ammoniaque, à l'huile, au pétrole, ...
Température de fonctionnement +5 °C à +45 °C.
Dimensions 71 x 71 x 34,1 mm d'épaisseur et 18,1 mm d'encastrement.
Tenue aux chocs IK04. Degré de protection IP21D (protégé contre les chutes de goutes d'eau verticales, la condensation). Conforme à la norme EN 50083-4.
Utiliser un câble coaxial de diamètre 5,5 mm à 7 mm.
Pour la pose, 2 possibilités :
- Pour une construction neuve, vous devrez utiliser une boite d'encastrement
- Pour de la rénovation, vous pourrez utiliser des griffes de fixations (non fournies)
Équipé d'une borne à vis, il suffit de visser votre câble VATC à l'aide d'un tournevis isolé.
Pour les prises TV le centre des alvéoles (ou trous) doit se trouver au minimum à 5 cm au-dessus du sol fini (plancher, carrelage, moquette, etc.). La hauteur maximale autorisée est de 1,30 m.
Pour le branchement, on distingue 2 types de câble d'antenne 19VATCA et 17VATC :
Le nombre qui précède les lettres indique la perte de signant en décibels sur 100 mètres ou sur une fréquence classique de 800mHz.
- 17VATC signifie 17dB de perte pour 100 m
- 19VATCA signifie 19dB de perte pour 100 m
Le 19VATCA est donc préconisé pour des distances courtes tandis que le 17VATC sera conseillé pour des longueurs plus grandes.
Face avant conçue en matériaux sans halogène, elle est résistante aux UV, à l'acétone, l'alcool, l'ammoniaque, à l'huile, au pétrole, ...
Température de fonctionnement +5 °C à +45 °C.
Dimensions 71 x 71 x 34,1 mm d'épaisseur et 18,1 mm d'encastrement.
Tenue aux chocs IK04. Degré de protection IP21D (protégé contre les chutes de goutes d'eau verticales, la condensation). Conforme à la norme EN 50083-4.
Durée de garantie
2 ans.
Restrictions d'usage
Prenez soin de couper d'abord le courant au niveau de l'alimentation principale avant toute intervention.
Selon la norme NFC15-100, il est obligatoire d'utiliser des boites d'encastrement pour les appareillages à encastrer.
Selon la norme NFC15-100, il est obligatoire d'utiliser des boites d'encastrement pour les appareillages à encastrer.
Éléments non fournis
Plaque de finition et griffes de fixation (code 1549415)
Descriptif complémentaire
La référence produit du fournisseur est : S52A445
