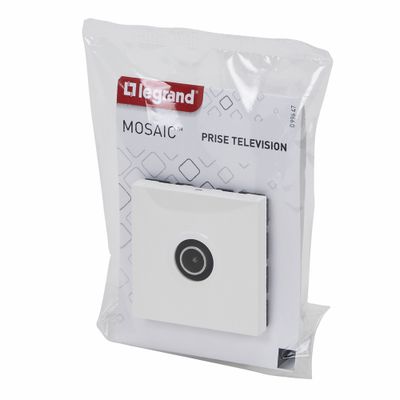

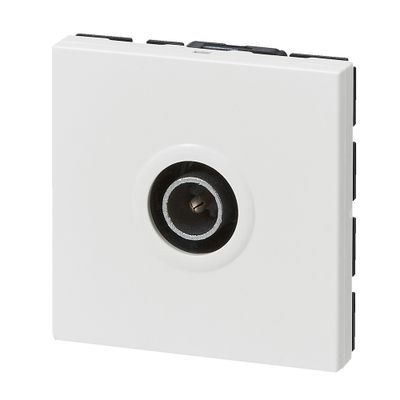

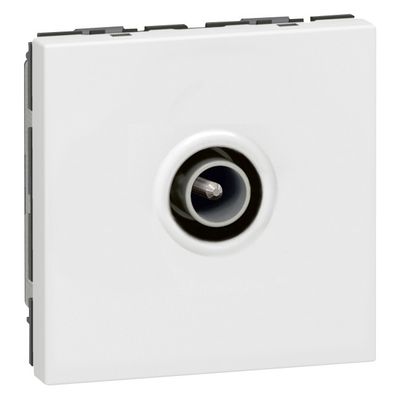

Prise TV mâle 9,52 mm 2 modules finition blanche Mosaïc LEGRAND
Réf : 378180
La prise TV mâle 9,52 mm 2 modules finition blanche Mosaïc LEGRAND permet la connexion de votre télévision ou récepteur TNT à l'antenne terrestre ou parabole. Vous devez équiper cette prise avec un câble coaxial en 17 ou 19 VATC. Une fiche femelle de 9,52 cm (1051527) sera nécessaire à la connexion entre la prise et le câble.
La prise et le câble coaxial sont utiles pour connecter une antenne TV et un récepteur de TV dans un réseau câblé en ville, mais aussi entre un émetteur et une antenne d'émission comme pour une carte Wifi, pour des équipements de traitement du son comme un ampli, un lecteur CD / DVD, un micro, etc.
Prise optimisée pour les nouvelles TV UHD ou 4K.
Ce produit peut remplacer les mécanismes Mosaic existants : se monte avec les anciennes plaques et supports Mosaic équipés d'un enjoliveur blanc.
Les + produit
Les avantages de cette prise TV Mosaic sont :
- Plaque adaptable pour rénovation (fixation à griffes) ou du neuf (fixation à vis)
- Prise télévision compatible Ultra HD 4K
Composition
Plastique
Caractéristiques principales
- Coloris - Blanc
- Type de pose appareillage - Encastrée ou saillie
Conditions d'utilisation
La prise TV 2 modules Mosaic LEGRAND est à monter directement sur le mur à l'aide d'une boîte d'encastrement.
Pour la pose, 2 possibilités s'offrent à vous :
- Pour une construction neuve, vous devez utiliser un support + plaque à vis non fournis (code 1308053)
- Pour de la rénovation, vous pouvez utiliser un support + plaque à griffes non fournis (code 1308055)
Vous avez également la possibilité de monter cette référence en saillie grâce à un cadre Mosaic (code 378229).
Équipé d'une borne à vis, il suffit de visser votre câble VATC à l'aide d'un tournevis isolé. Une fiche femelle de 9,52 cm sera nécessaire à la connexion entre la prise et le câble.
Pour les prises TV le centre des alvéoles (ou trous) doit se trouver au minimum à 5 cm au-dessus du sol fini (plancher, carrelage, moquette, etc.). La hauteur maximale autorisée est de 1,30 m.
Pour le branchement, on distingue 2 types de câble d'antenne 19VATCA et 17VATC :
Le nombre qui précède les lettres indique la perte de signant en décibels sur 100 mètres ou sur une fréquence classique de 800mHz.
- 17VATC signifie 17dB de perte pour 100 m
- 19VATCA signifie 19dB de perte pour 100 m
Le 19VATCA est donc préconisé pour des distances courtes tandis que le 17VATC sera conseillé pour des longueurs plus grandes.
La dernière position décrit la classe du câble. Par exemple : A = Classe A efficacité de l'écran entre 5 et 1000 Mhz supérieure à 85 dB.
Durée de garantie
2 ans
Restrictions d'usage
Prenez soin de couper d'abord le courant au niveau de l'alimentation principale avant toute intervention.
Selon la norme NFC15-100, il est obligatoire d'utiliser des boites d'encastrement pour les appareillages à encastrer.
Éléments non fournis
Support et plaque de finition Mosaic
Descriptif complémentaire
La référence de ce produit chez le fournisseur est 099647.
