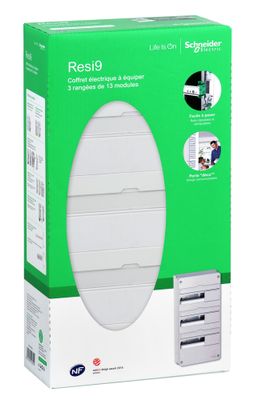

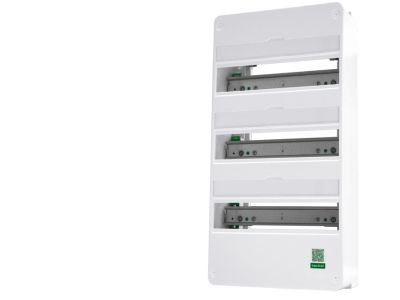

Tableau électrique vide 3 rangées 13 modules blanc - Resi9 SCHNEIDER ELECTRIC
Réf : 1214646
Ce tableau de distribution électrique est à équiper avec des modules de marque SCHNEIDER (Disjoncteurs, différentiels, modules de commande...)
L'installation de ce coffret doit se faire dans des logements d'une surface de 35 à 100 m²
L'installation de ce coffret doit se faire dans des logements d'une surface de 35 à 100 m²
Les + produit
Facile à installer
QR code qui redirige vers un porte-document numérique
Système de fermeture porte aimantée (référence 1214650)
Planche d'étiquettes fournie pour repérage des appareils modulaires
Fourni avec un bornier terre (3 x 16 mm² à vis et 12 x 4 mm² en borne automatique)
QR code qui redirige vers un porte-document numérique
Système de fermeture porte aimantée (référence 1214650)
Planche d'étiquettes fournie pour repérage des appareils modulaires
Fourni avec un bornier terre (3 x 16 mm² à vis et 12 x 4 mm² en borne automatique)
Composition
Matériau auto-extinguible
Caractéristiques principales
- Equipé - Non
- Nombre de rangées - 3
- Nombre de modules par rangée - 13
- Cablé - Non
- Autre norme - IEC 60670-24 et CEI60670-1
- Bornier - Bornier de terre
- Porte - Optionnelle
- IP - 30
- Dimensions - H 500 x L 252 x P 108 mm
- Coloris - Blanc RAL 9003
- Etanche - Non
- Nombre de module vide - 18
Conditions d'utilisation
Usage intérieur
L'installation de ce tableau peut se faire sur gaine GTL (Gaine Technique de Logement) ou sur mur (rénovation)
Les indices de protections de ce coffret électrique sont : IP 30 -IK 05 mais deviennent IP 40 - IK 07 avec l'ajout d'une porte (vendue séparément)
IP : Indice de protection contre les corps solides et liquides étrangers
IK : Indice de protection contre une énergie de choc
Dans les 2 cas, plus l'indice est élevé et meilleure est la protection.
Pour le bon dimensionnement d'un tableau électrique, la norme NFC 15-100 impose de prévoir 20% d'emplacements libres pour l'ajout d'éléments additionnels ultérieurs.
L'installation de ce tableau peut se faire sur gaine GTL (Gaine Technique de Logement) ou sur mur (rénovation)
Les indices de protections de ce coffret électrique sont : IP 30 -IK 05 mais deviennent IP 40 - IK 07 avec l'ajout d'une porte (vendue séparément)
IP : Indice de protection contre les corps solides et liquides étrangers
IK : Indice de protection contre une énergie de choc
Dans les 2 cas, plus l'indice est élevé et meilleure est la protection.
Pour le bon dimensionnement d'un tableau électrique, la norme NFC 15-100 impose de prévoir 20% d'emplacements libres pour l'ajout d'éléments additionnels ultérieurs.
Durée de garantie
18 mois.
Restrictions d'usage
Prenez soin de couper d'abord le courant au niveau de l'alimentation principale avant toute intervention.
Compatible uniquement avec la gamme modulaire RESI9
Compatible uniquement avec la gamme modulaire RESI9
Éléments non fournis
Porte ref 1214650
Descriptif complémentaire
Un tableau électrique nu est vendu vide et permet de choisir et installer soi-même ses composants en répondant parfaitement aux besoins de votre installation électrique.
Vous pouvez personnaliser votre coffret électrique SCHNEIDER en ajoutant une porte vendue séparément.
Ensemble comprenant :
1 kit de marquage
1 support de bloc terminal
4 obturateurs
2 borniers de phase et neutre
1 bornier de terre
1 Coiffe
3 Rails Din
3 protections d'étiquette
1 étiquette avec inscription
Dimensions du tableau nu :
Hauteur : 500 mm
Largeur : 252 mm
Épaisseur : 108 mm
Vous pouvez personnaliser votre coffret électrique SCHNEIDER en ajoutant une porte vendue séparément.
Ensemble comprenant :
1 kit de marquage
1 support de bloc terminal
4 obturateurs
2 borniers de phase et neutre
1 bornier de terre
1 Coiffe
3 Rails Din
3 protections d'étiquette
1 étiquette avec inscription
Dimensions du tableau nu :
Hauteur : 500 mm
Largeur : 252 mm
Épaisseur : 108 mm
